    配料系統閥門分類和選擇
    時間:2021-03-24 16:17

      在自動配料輸送系統中,閥門是管路流體輸送系統中控制部件,用來控制管道和設備內的介質(液體、氣體、粉末)流體的方向、壓力、流量的裝置,具有導流、截止、節流、止回、分流或溢流卸壓等功能。

      閥門按照用途分類:

      (一)關斷閥

      這類閥門是起開閉作用的。常設于冷、熱源進、出口,設備進、出口,管路分支線(包括立管)上,也可用作放水閥和放氣閥。常見的關斷閥有閘閥、截止閥、球閥和蝶閥等。

      閘閥可分為明桿和暗桿、單閘板與雙閘板、楔形閘板與平行閘板等。閘閥關閉嚴密性不好,大直徑閘閥開啟困難;沿水流方向閥體尺寸小,流動阻力小,閘閥公稱直徑跨度大。

      截止閥按介質流向分直通式、直角式和直流式三種,有明桿和暗桿之分。截止閥的關閉嚴密性較閘閥好,閥體長,流動阻力大,最大公稱直徑為DN200。

      球閥的閥芯為開孔的圓球。板動閥桿使球體開孔正對管道軸線時為全開,轉90°為全閉。球閥有一定的調節性能,關閉較嚴密。

      蝶閥的閥芯為圓形閥板,它可沿垂直管道軸線的立軸轉動。當閥板平面與管子軸線一致時,為全開;閘板平面與管子軸線垂直時,為全閉。蝶閥閥體長度小,流動阻力小,比閘閥和截止閥價格高。

      (二)止回閥

      這類閥門用于防止介質倒流,利用流體自身的動能自行開啟,反向流動時自動關閉。常設于水泵的出口、疏水器出口以及其他不允許流體反向流動的地方。止回閥分旋啟式、升降式和對夾式三種。對于旋啟式止回閥,流體只能從左向右流動時,反向流動時自動關閉。對于升降式止回閥,流體從左向右流動時,閥芯抬起,形成通路,反向流動時閥芯被壓緊到閥座上而被關閉。對于對夾式止回閥,流體從左向右流動時,閥芯被開啟,形成通路,反向流動時閥芯被壓緊到閥座上而被關閉,對夾式止回閥可多位安裝、體積小、重量輕、結構緊湊。

      (三)調節閥

      閥門前后壓差一定,普通閥門的開度在較大范圍內變化時,其流量變化不大,而到某一開度時,流量急劇變化,即調節性能不佳。調節閥可以按照信號的方向和大小,改變閥芯行程來改變閥門的阻力數,從而達到調節流量目的的閥門。調節閥分手動調節閥和自動調節閥,而手動或自動調節閥又分許多種類,其調節性能也是不同的。自動調節閥有自力式流量調節閥和自力式壓差調節閥等。

      (四)真空類

      真空類包括真空球閥、真空擋板閥、真空充氣閥、氣動真空閥等。其作用是在真空系統中,用來改變氣流方向,調節氣流量大小,切斷或接通管路的真空系統元件稱為真空閥門。

      (五)特殊用途類

      特殊用途類包括清管閥、放空閥、排污閥、排氣閥、過濾器等。

      排氣閥是管道系統中必不可少的輔助元件,廣泛應用于鍋爐、空調、石油天然氣、給排水管道中。往往安裝在制高點或彎頭等處,排除管道中多余氣體、提高管道路使用效率及降低能耗。

      閥門的型號編制

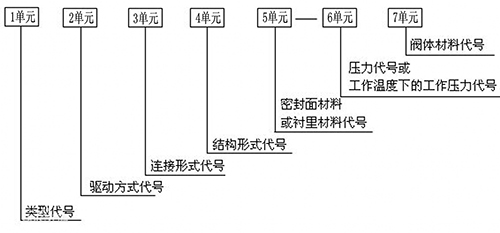

      閥門型號通常應表示出閥門類型、驅動方式、連接形式、結構特點、密封面材料、閥體材料和公稱壓力等要素。《閥門型號編制方法》標準適用于工業管道用閘閥、節流閥、球閥、蝶閥、隔膜閥、柱塞閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥等。






      舉個例子閥門型號:“Z961Y-100I DN150” 這是個完整的閘閥型號,講編制里頭不包括最后的“DN150”這個是閥門口徑為150mm的意思,好理解的。前面部分:“Z961Y-100I”根據上面的順序圖對入座,如下:“Z”是1單元;“9”是2單元;“6”是3單元;“1”是4單元;“Y”是5單元;“100”是6單元;“I”是7單元,這個閥門型號意義為:閘閥、電動驅動、焊接連接、楔式單閘板、硬質合金密封、10Mpa壓力、鉻鉬鋼閥體材質。
